表面貼裝技術（Surface Mount Technology，SMT）是一種將無引腳或短引線表面組裝元器件（簡稱SMC/SMD，中文稱片狀元器件）安裝在印制電路板（Printed Circuit Board，PCB）的表面或其它基板的表面上，通過回流焊或浸焊等方法加以焊接組裝的電路裝聯技術。
SMT的特點和優勢：
(1)組裝密度高、電子產品體積小、重量輕，貼片元件的體積和重量只有傳統插裝元件的1/10左右，一般采用SMT之后，電子產品體積縮小40%~60%，重量減輕60%~80%。
(2)可靠性高、抗振能力強。焊點缺陷率低。
(3)高頻特性好。減少了電磁和射頻干擾。
(4)易于實現自動化，提高生產效率。
(5)節省材料、能源、設備、人力、時間等。降低成本達30%~50%。
回流焊技術（回流焊適用于片狀元器件）
1.回流焊的種類
回流焊是SMT流程中非常關鍵的一環，其作用是將焊膏融化，使表面組裝元器件與PCB板牢固粘接在一起，如不能較好地對其進行控制，將對所生產產品的可靠性及使用壽命產生災難性影響?；亓骱傅姆绞接泻芏?，較早前比較流行的方式有紅外式及氣相式，現在較多廠商采用的是熱風式回流焊，還有部分先進的或特定場合使用的再流方式，如：熱型芯板、白光聚焦、垂直烘爐等。以下將對現在比較流行的熱風式回流焊作簡單的介紹。
2.熱風式回流焊
現在所使用的大多數新式的回流焊接爐，叫做強制對流式熱風回流焊爐。它通過內部的風扇，將熱空氣吹到裝配板上或周?chē)?。這種爐的一個優點是可以對裝配板逐漸地和一致地提供熱量，不管零件的顏色和質地。雖然，由于不同的厚度和元件密度，熱量的吸收可能不同，但強制對流式爐逐漸地供熱，同一PCB上的溫差沒有太大的差別。另外，這種爐可以嚴格地控制給定溫度曲線的最高溫度和溫度速率，其提供了更好的區到區的穩定性，和一個更受控的回流過程。
3、回流焊的工藝流程
印刷（或點膠）--> 貼裝 --> （固化） --> 回流焊接 --> 清洗 --> 檢測 --> 返修
SMT生產線的最前端。點膠：因現在所用的電路板大多是雙面貼片，為防止二次回爐時投入面的元件因錫膏再次熔化而脫落，故在投入面加裝點膠機，它是將膠水滴到PCB的固定位置上，其主要作用是將元器件固定到PCB板上。所用設備為點膠機，位于SMT生產線的最前端或檢測設備的后面。有時由于客戶要求產出面也需要點膠， 而現在很多小工廠都不用點膠機，若投入面元件較大時用人工點膠?！?/span>(1)印刷：其作用是將焊膏或貼片膠漏印到PCB的焊盤上，為元器件的焊接做準備。所用設備為印刷機（錫膏印刷機），位于
(2)貼裝：其作用是將表面組裝元器件準確安裝到PCB的固定位置上。所用設備為貼片機，位于SMT生產線中印刷機的后面。 固化：其作用是將貼片膠融化，從而使表面組裝元器件與PCB板牢固粘接在一起。所用設備為固化爐，位于SMT生產線中貼片機的后面?！?/span>
(3)回流焊接：其作用是將焊膏融化，使表面組裝元器件與PCB板牢固粘接在一起。所用設備為回流焊爐，位于SMT生產線中貼片機的后面?！?/span>
(4)清洗：其作用是將組裝好的PCB板上面的對人體有害的焊接殘留物如助焊劑等除去。所用設備為清洗機，位置可以不固定，可以在線，也可不在線。
放大鏡、顯微鏡、在線測試儀（ICT）、飛針測試儀、自動光學檢測（AOI）、X-RAY檢測系統、功能測試儀等。位置根據檢測的需要，可以配置在生產線合適的地方。 (5)檢測：其作用是對組裝好的PCB板進行焊接質量和裝配質量的檢測。所用設備有
(5)返修：其作用是對檢測出現故障的PCB板進行返工。所用工具為烙鐵、返修工作站等。配置在生產線中任意位置。
4.溫區分布及各溫區功能
熱風回流焊過程中，焊膏需經過以下幾個階段，溶劑揮發；助焊劑清除焊件表面的氧化物；焊膏的熔融、再流動以及焊膏的冷卻、凝固。一個典型的溫度曲線（Profile：指通過回焊爐時，PCB上某一焊點的溫度隨時間變化的曲線）分為預熱區、保溫區、回流區及冷卻區。(見附圖)
①預熱區：預熱區的目的是使PCB和元器件預熱，達到平衡，同時除去焊膏中的水份、溶劑，以防焊膏發生塌落和焊料飛濺。升溫速率要控制在適當范圍內（過快會(huì )產生熱沖擊，如：引起多層陶瓷電容器開裂、造成焊料飛濺，使在整個PCB的非焊接區域形成焊料球以及焊料不足的焊點；過慢則助焊劑Flux活性作用），一般規定最大升溫速率為4℃/sec，上升速率設定為1-3℃/sec，ECS的標準為低于3℃/sec。
②保溫區：指從120℃升溫至160℃的區域。主要目的是使PCB上各元件的溫度趨于均勻，盡量減少溫差，保證在達到再流溫度之前焊料能完全干燥，到保溫區結束時，焊盤、錫膏球及元件引腳上的氧化物應被除去，整個電路板的溫度達到均衡。過程時間約60-120秒，根據焊料的性質有所差異。ECS的標準為：140-170℃，MAX120sec；
③回流區：這一區域里的加熱器的溫度設置得最高，焊接峰值溫度視所用錫膏的不同而不同，一般
推薦為錫膏的熔點溫度加20-40℃。此時焊膏中的焊料開始熔化,再次呈流動狀態，替代液態焊劑潤濕焊盤和元器件。有時也將該區域分為兩個區，即熔融區和再流區。理想的溫度曲線是超過焊錫熔點的“尖端區”覆蓋的面積最小且左右對稱，一般情況下超過200℃的時間范圍為30-40sec。ECS的標準為Peak Temp.:210-220℃，超過200℃的時間范圍：40±3sec；
④冷卻區：用盡可能快的速度進行冷卻，將有助于得到明亮的焊點并飽滿的外形和低的接觸角度。緩慢冷卻會(huì )導致PAD的更多分解物進入錫中，產生灰暗毛糙的焊點，甚至引起沾錫不良和弱焊點結合力。降溫速率一般為-4℃/sec以?xún)?，冷卻至75℃左右即可，一般情況下都要用離子風扇進行強制冷卻。
5,影響焊接性能的各種因素
(1)工藝因素
焊接前處理方式，處理的類型，方法，厚度，層數。處理后到焊接的時間內是否加熱，剪切或經過其他的加工方式。
(2)焊接工藝的設計
焊區：指尺寸，間隙，焊點間隙導帶（布線）：形狀，導熱性，熱容量被焊接物：指焊接方向，位置，壓力，粘合狀態等
(3)焊接條件
指焊接溫度與時間，預熱條件，加熱，冷卻速度焊接加熱的方式，熱源的載體的形式（波長，導熱速度等）
(4)焊接材料
焊劑：成分，濃度，活性度，熔點，沸點等
焊料：成分，組織，不純物含量，熔點等
母材：母材的組成，組織，導熱性能等
焊膏的粘度，比重，觸變性能
基板的材料，種類，包層金屬等
6, 回流焊接缺陷分析
1.吹孔（BLOWHOLES）
問題及原因:
焊中（SOLDER JOINT）所出現的孔洞，大者稱為吹孔，小者叫做針孔，皆由膏體中的溶劑或水分快速氧化所致。
對 策:
調整預熱溫度，以趕走過多的溶劑。
調整錫膏粘度。
提高錫膏中金屬含量百分比
2.空洞（VOIDS）
問題及原因:是指焊點中的氧體在硬化前未及時逸出所致，將使得焊點的強度不足，將衍生而致破裂。
對 策:
調整預熱使盡量趕走錫膏中的氧體。
增加錫膏的粘度。
增加錫膏中金屬含量百分比改進零件的精準度。
3.零件移位及偏斜（ MOVEMENT AND MISALIGNNENT ）
問題及原因:
錫膏印不準、厚度不均、零件放置不當、熱傳不均、焊墊或接腳之焊錫性不良，助焊劑活性不足，焊墊比接腳大的太多等，情況較嚴重時甚至會(huì )形成碑立。（TOMBSTONING 或 MAMBATHAN EFFECT，或 DRAWBRIGING），尤以質輕的小零件為甚。
對 策:
改進零件放置的精準度。
調整預熱及熔焊的參數。
增強錫膏中助焊劑的活性。
改進零件或板子的焊錫性。
改進零件及與焊墊之間的尺寸比例。
不可使焊墊太大。
4.縮錫（DEWETTING）
問題及原因:
零件腳或焊墊的焊錫性不佳
對 策:
改進電路板及零件之焊錫性。
增強錫膏中助焊劑之活性。
5.焊點灰暗（DULL JINT）
問題及原因:
可能有金屬雜質污染或給錫成份不在共熔點，或冷卻太慢，使得表面不亮。
對 策:
防止焊后裝配板在冷卻中發生震動。
焊后加速板子的冷卻率。
6.不沾錫（NON-WETTING）
問題及原因:
接腳或焊墊之焊錫性太差，或助焊劑活性不足，或熱量不足所致。
對 策:
提高熔焊溫度。
改進零件及板子的焊錫性。
增加助焊劑的活性。
7.焊后斷開（OPEN）
問題及原因:
常發生于J 型接腳與焊墊之間，其主要原因是各腳的共面性不好，以及接腳與焊墊之間的熱容量相差太多所致（焊墊比接腳不容易加熱及蓄熱）。
對 策:
改進零件腳之共面性
增加印膏厚度，以克服共面性之少許誤差。
調整預熱，以改善接腳與焊墊之間的熱差。
增加錫膏中助焊劑之活性。
減少焊熱面積，接近與接腳在受熱上的差距。
調整熔焊方法。
改變合金成份（比如將63/37改成10/90，令其熔融延后，使焊墊也能及時達到所需的熱量）。
波峰焊技術（波峰焊適用于插件元器件）
波峰焊是將熔融的液態焊料﹐借助與泵的作用﹐在焊料槽液面形成特定形狀的焊料波﹐插裝了元器件的PCB置與傳送鏈上﹐經過某一特定的角度以及一定的浸入深度穿過焊料波峰而實現焊點焊接的過程.
波峰焊機中常見的預熱方法
1﹐空氣對流加熱
2﹐紅外加熱器加熱
3﹐熱空氣和輻射相結合的方法加熱
波峰焊工藝曲線解析
1﹐潤濕時間
指焊點與焊料相接觸后潤濕開始的時間
2﹐停留時間
PCB上某一個焊點從接觸波峰面到離開波峰面的時間
停留/焊接時間的計算方式是﹕
停留/焊接時間=波峰寬/速度
3﹐預熱溫度
預熱溫度是指PCB與波峰面接觸前達到
的溫度(見右表)
4﹐焊接溫度
焊接溫度是非常重要的焊接參數﹐通常高于
焊料熔點(183°C )50°C ~60°C大多數情況
是指焊錫爐的溫度實際運行時﹐所焊接的PCB
焊點溫度要低于爐溫﹐這是因為PCB吸熱的結
果
SMA類型 元器件 預熱溫度
單面板組件 通孔器件與混裝 90~100
雙面板組件 通孔器件 100~110
雙面板組件 混裝 100~110
多層板 通孔器件 115~125
多層板 混裝 115~125
波峰焊接缺陷分析:
1.沾錫不良 POOR WETTING:
這種情況是不可接受的缺點,在焊點上只有部分沾錫.分析其原因及改善方式如
下:
1-1.外界的污染物如油,脂,臘等,此類污染物通?？捎萌軇┣逑?此類油污有
時是在印刷防焊劑時沾上的.
1-2.SILICON OIL 通常用于脫模及潤滑之用,通常會(huì )
在基板及零件腳上發現,而 SILICON OIL 不易清理,因之使用它要非常小心尤其是
當它做抗氧化油常會(huì )發生問題,因它會(huì )蒸發沾在基板上而造成沾錫不良.
1-3.常因
貯存狀況不良或基板制程上的問題發生氧化,而助焊劑無法去除時會(huì )造成沾錫不良
,過二次錫或可解決此問題.
1-4.沾助焊劑方式不正確,造成原因為發泡氣壓不穩
定或不足,致使泡沫高度不穩或不均勻而使基板部分沒有沾到助焊劑.
1-5.吃錫時
間不足或錫溫不足會(huì )造成沾錫不良,因為熔錫需要足夠的溫度及時間WETTING,通常
焊錫溫度應高于熔點溫度50℃至80℃之間,沾錫總時間約3秒.調整錫膏粘度.
2.局部沾錫不良 :
此一情形與沾錫不良相似,不同的是局部沾錫不良不會(huì )露出銅箔面,只有薄薄的一
層錫無法形成飽滿的焊點.
3.冷焊或焊點不亮:
焊點看似碎裂,不平,大部分原因是零件在焊錫正要冷卻形成焊點時振動而造成,注
意錫爐輸送是否有異常振動.
4.焊點破裂:
此一情形通常是焊錫,基板,導通孔,及零件腳之間膨脹系數,未配合而造成,應在基
板材質,零件材料及設計上去改善.
5.焊點錫量太大:
通常在評定一個焊點,希望能又大又圓又胖的焊點,但事實上過大的焊點對導電性
及抗拉強度未必有所幫助.
5-1.錫爐輸送角度不正確會(huì )造成焊點過大,傾斜角度由
1到7度依基板設計方式?#123;整,一般角度約3.5度角,角度越大沾錫越薄角度越小
沾錫越厚.
5-2.提高錫槽溫度,加長焊錫時間,使多余的錫再回流到錫槽.
5-3.提
高預熱溫度,可減少基板沾錫所需熱量,曾加助焊效果.
5-4.改變助焊劑比重,略為
降低助焊劑比重,通常比重越高吃錫越厚也越易短路,比重越低吃錫越薄但越易造
成錫橋,錫尖.
6.錫尖 (冰柱) :
此一問題通常發生在DIP或WIVE的焊接制程上,在零件腳頂端或焊點上發現有冰尖
般的錫.
6-1.基板的可焊性差,此一問題通常伴隨著沾錫不良,此問題應由基板可
焊性去探討,可試由提升助焊劑比重來改善.
6-2.基板上金道(PAD)面積過大,可用
綠(防焊)漆線將金道分隔來改善,原則上用綠(防焊)漆線在大金道面分隔成5mm乘
10mm區塊.
6-3.錫槽溫度不足沾錫時間太短,可用提高錫槽溫度加長焊錫時間,使
多余的錫再回流到錫槽來改善.
6-4.出波峰后之冷卻風流角度不對,不可朝錫槽方
向吹,會(huì )造成錫點急速,多余焊錫無法受重力與內聚力拉回錫槽.
6-5.手焊時產生
錫尖,通常為烙鐵溫度太低,致焊錫溫度不足無法立即因內聚力回縮形成焊點,改用
較大瓦特數烙鐵,加長烙鐵在被焊對象的預熱時間.
7.防焊綠漆上留有殘錫 :
7-1.基板制作時殘留有某些與助焊劑不能兼容的物質,在過熱之,后餪化產生黏性
黏著焊錫形成錫絲,可用丙酮(*已被蒙特婁公約禁用之化學溶劑),,氯化烯類等溶
劑來清洗,若清洗后還是無法改善,則有基板層材CURING不正確的可能,本項事故應
及時回饋基板供貨商.
7-2.不正確的基板CURING會(huì )造成此一現象,可在插件前先行
烘烤120℃二小時,本項事故應及時回饋基板供貨商.
7-3.錫渣被PUMP打入錫槽內
再?lài)娏鞒鰜?lái)而造成基板面沾上錫渣,此一問題較為單純良好的錫爐維護,錫槽正確
的錫面高度(一般正常狀況當錫槽不噴流靜止時錫面離錫槽邊緣10mm高度)
8.白色殘留物 :
在焊接或溶劑清洗過后發現有白色殘留物在基板上,通常是松香的殘留物,這類物
質不會(huì )影響表面電阻質,但客戶不接受.
8-1.助焊劑通常是此問題主要原因,有時
改用另一種助焊劑即可改善,松香類助焊劑常在清洗時產生白班,此時最好的方式
是尋求助焊劑供貨商的協助,產品是他們供應他們較專業.
8-2.基板制作過程中殘
留雜質,在長期儲存下亦會(huì )產生白斑,可用助焊劑或溶劑清洗即可.
8-3.不正確的
CURING亦會(huì )造成白班,通常是某一批量單獨產生,應及時回饋基板供貨商并使用助
焊劑或溶劑清洗即可.
8-4.廠內使用之助焊劑與基板氧化保護層不兼容,均發生在
新的基板供貨商,或更改助焊劑廠牌時發生,應請供貨商協助.
8-5.因基板制程中
所使用之溶劑使基板材質變化,尤其是在鍍鎳過程中的溶液常會(huì )造成此問題,建議
儲存時間越短越好.
8-6.助焊劑使用過久老化,暴露在空氣中吸收水氣劣化,建議
更新助焊劑(通常發泡式助焊劑應每周更新,浸泡式助焊劑每?jì)芍芨?噴霧式每月
更新即可).
8-7.使用松香型助焊劑,過完焊錫爐候停放時間太九才清洗,導致引起
白班,盡量縮短焊錫與清洗的時間即可改善.
8-8.清洗基板的溶劑水分含量過高,
降低清洗能力并產生白班.應更新溶劑.
9.深色殘余物及浸蝕痕跡 :
通常黑色殘余物均發生在焊點的底部或頂端,此問題通常是不正確的使用助焊劑或
清洗造成.
9-1.松香型助焊劑焊接后未立即清洗,留下黑褐色殘留物,盡量提前清
洗即可.
9-2.酸性助焊劑留在焊點上造成黑色腐蝕顏色,且無法清洗,此現象在手
焊中常發現,改用較弱之助焊劑并盡快清洗.
9-3.有機類助焊劑在較高溫度下燒焦
而產生黑班,確認錫槽溫度,改用較可耐高溫的助焊劑即可.
10.綠色殘留物 :
綠色通常是腐蝕造成,特別是電子產品但是并非完全如此,因為很難分辨到底是綠
銹或是其它化學產品,但通常來說發現綠色物質應為警訊,必須立刻查明原因,尤其
是此種綠色物質會(huì )越來越大,應非常注意,通?？捎们逑磥?lái)改善.
10-1.腐蝕的問題
通常發生在裸銅面或含銅合金上,使用非松香性助焊劑,這種腐蝕物質內含銅離子
因此呈綠色,當發現此綠色腐蝕物,即可證明是在使用非松香助焊劑后未正確清
洗.
10-2.COPPER ABIETATES 是氧化銅與 ABIETIC ACID (松香主要成分)的化合
物,此一物質是綠色但絕不是腐蝕物且具有高絕緣性,不影影響品質但客戶不會(huì )同
意應清洗.
10-3.PRESULFATE 的殘余物或基板制作上類似殘余物,在焊錫后會(huì )產生
綠色殘余物,應要求基板制作廠在基板制作清洗后再做清潔度測試,以確?；迩?
潔度的品質.
11.白色腐蝕物 :
第八項談的是白色殘留物是指基板上白色殘留物,而本項目談的是零件腳及金屬上
的白色腐蝕物,尤其是含鉛成分較多的金屬上較易生成此類殘余物,主要是因為氯
離子易與鉛形成氯化鉛,再與二氧化碳形成碳酸鉛(白色腐蝕物).
在使用松香類助
焊劑時,因松香不溶于水會(huì )將含氯活性劑包著不致腐蝕,但如使用不當溶劑,只能清
洗松香無法去除含氯離子,如此一來反而加速腐蝕.
12.針孔及氣孔 :
針孔與氣孔之區別,針孔是在焊點上發現一小孔,氣孔則是焊點上較大孔可看到內
部,針孔內部通常是空的,氣孔則是內部空氣完全噴出而造成之大孔,其形成原因是
焊錫在氣體尚未完全排除即已凝固,而形成此問題.
12-1.有機污染物:基板與零件
腳都可能產生氣體而造成針孔或氣孔,其污染源可能來自自動植件機或儲存狀況不
佳造成,此問題較為簡單只要用溶劑清洗即可,但如發現污染物為SILICONOIL 因其
不容易被溶劑清洗,故在制程中應考慮其它代用品.
12-2.基板有濕氣:如使用較便
宜的基板材質,或使用較粗糙的鉆孔方式,在貫孔處容易吸收濕氣,焊錫過程中受到
高熱蒸發出來而造成,解決方法是放在烤箱中120℃烤二小時.
12-3.電鍍溶液中的
光亮劑:使用大量光亮劑電鍍時,光亮劑常與金同時沉積,遇到高溫則揮發而造成,
特別是鍍金時,改用含光亮劑較少的電鍍液,當然這要回饋到供貨商.
13.TRAPPED OIL:
氧化防止油被打入錫槽內經噴流涌出而機污染基板,此問題應為錫槽焊錫液面過低
,錫槽內追加焊錫即可改善.
14.焊點灰暗 :
此現象分為二種(1)焊錫過后一段時間,(約半載至一年)焊點顏色轉暗.
(2)經制造
出來的成品焊點即是灰暗的.
14-1.焊錫內雜質:必須每三個月定期檢驗焊錫內的
金屬成分.
14-2.助焊劑在熱的表面上亦會(huì )產生某種程度的灰暗色,如RA及有機酸
類助焊劑留在焊點上過久也會(huì )造成輕微的腐蝕而呈灰暗色,在焊接后立刻清洗應可
改善.
某些無機酸類的助焊劑會(huì )造成 ZINC OXYCHLORIDE 可用 1% 的鹽酸清洗再
水洗.
14-3.在焊錫合金中,錫含量低者(如40/60焊錫)焊點亦較灰暗.
15.焊點表面粗糙:
焊點表面呈砂狀突出表面,而焊點整體形狀不改變.
15-1.金屬雜質的結晶:必須每
三個月定期檢驗焊錫內的金屬成分.
15-2.錫渣:錫渣被PUMP打入錫槽內經噴流涌
出因錫內含有錫渣而使焊點表面有砂狀突出,應為錫槽焊錫液面過低,錫槽內追加
焊錫并應清理錫槽及PUMP即可改善.
15-3.外來物質:如毛邊,絕緣材等藏在零件腳
,亦會(huì )產生粗糙表面.
16.黃色焊點 :
系因焊錫溫度過高造成,立即查看錫溫及溫控器是否故障.
17.短路:
過大的焊點造成兩焊點相接.
17-1.基板吃錫時間不夠,預熱不足調整錫爐即
可.
17-2.助焊劑不良:助焊劑比重不當,劣化等.
17-3.基板進行方向與錫波配合
不良,更改吃錫方向.
17-4.線路設計不良:線路或接點間太過接近(應有0.6mm以上
間距);如為排列式焊點或IC,則應考慮盜錫焊墊,或使用文字白漆予以區隔,此時之
白漆厚度需為2倍焊墊(金道)厚度以上.
17-5.被污染的錫或積聚過多的氧化物被
PUMP帶上造成短路應清理錫爐或更進一步全部更新錫槽內的焊錫.
手工焊技術
在電子線路板生產制作中，電子元器件的連接經常需要進行焊接處理。焊接質量對生產制作的有較大的影響。所以，學習在電子制作技術時，必須掌握好焊接技術，練習好焊接基本功。
一、焊接工具
)電烙鐵。電烙鐵是最常用的焊接工具。我們使用20W外熱式。 (一
新購買的電烙鐵在使用前，通電加熱，蘸上松香后用烙鐵頭部焊接面接觸焊錫絲，使烙鐵頭上均勻地鍍上一層錫。這樣做，可以便于在焊接時防止烙鐵頭表面氧化加速和焊接性能更加良好。舊的烙鐵頭如嚴重氧化而發黑，可用銅絲球摩擦去除表層氧化物，使其露出電鍍金屬光澤后，重新鍍錫，才可使用。
電烙鐵用220V交流電源，使用時要特別注意安全。應認真做到以下幾點：
1.電烙鐵插頭最好使用三極插頭。要使外殼妥善接地。
2.使用前，應認真檢查電源插頭、電源線有無損壞。并檢查烙鐵頭是否松動。
3.電烙鐵使用中，不能用力敲擊。要防止跌落。烙鐵頭上焊錫過多時，可用濕海綿或者濕布擦掉。不可亂甩，以防燙傷他人。
4.焊接過程中，烙鐵不能到處亂放。不焊時，應放在烙鐵架上。注意電源線不可搭在烙鐵頭上，以防燙壞絕緣層而發生事故。
5.使用結束后，應及時的切斷電源，拔下電源插頭。待冷卻后，方可將電烙鐵收回焊接工具箱。
二、焊接輔助助焊溶劑
焊錫絲。這種焊錫絲，熔點比較低，而且內含松香助焊劑，焊接時使用極為方便。
2.助焊劑。常用的助焊劑是松香或松香水(將松香溶于酒精中)。使用助焊劑，可以幫助清除金屬表面的氧化物，方便于焊接，又可以保護烙鐵頭。焊接較大元件或導線時，也可采用焊錫膏。但它具有一定腐蝕性，焊接完后應該及時的清除殘留物。 焊接時，還需要焊錫絲和清潔劑、助焊劑。
1.焊錫絲。焊接電子元器件時使用，一般采用含有松香的
3.清潔劑。一般使用的清潔劑是酒精與水兌換比例使用，焊接完后，清潔表面焊錫殘留物。勿在不通風的情況下使用，容易造成酒精中毒。
三、焊接輔助工具
為了方便焊接中的某些操作需常采用尖嘴鉗、偏口鉗、鑷子和小刀等做為輔助工具。我們應該學會(huì )正確使用這些輔助工具。
焊前處理
焊接前，應對元件引腳或電路板的焊接點進行焊前處理
(一)清除焊接點的氧化層
1.可用斷鋸條制成小刀。刮去金屬引線表面的氧化層，使引腳露出金屬光澤。
2.印刷電路板可用細紗紙將銅箔打光后，涂上一層松香酒精溶液。
(二)元件鍍錫
1.在刮凈的引線上鍍錫?？蓪⒁€(xiàn)蘸一下松香酒精溶液后，將帶錫的熱烙鐵頭壓在引線上，并轉動引線。即可使引線均勻地鍍上一層很薄的錫層。導線焊接前，應將絕緣外皮剝去，再經過上面兩項處理，才能正式焊接。若是多股金屬絲的導線，打光后應先擰在一起，然后再鍍錫。
三、焊接技術
做好焊前處理之后，就可正式進行焊接。
(一)焊接方法

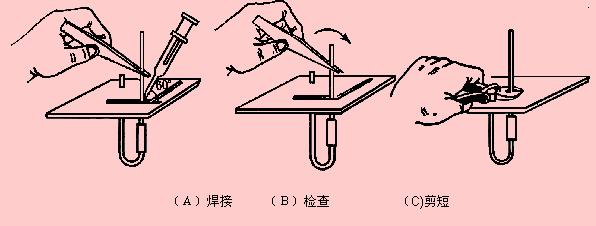

1.右手持電烙鐵。左手用尖嘴鉗或鑷子夾持元件或導線。焊接前，電烙鐵要充分預熱。烙鐵頭刃面上要吃錫，即帶上一定量焊錫。
烙鐵頭 2.將刃面緊貼在焊點處。電烙鐵與水平面大約成60℃角。以便于熔化的錫從烙鐵頭上流到焊點上。烙鐵頭在焊點處停留的時間控制在2～3秒鐘。
(二)元件鍍錫
在刮凈的引線上鍍錫?？蓪⒁€(xiàn)蘸一下松香酒精溶液后，將帶錫的熱烙鐵頭壓在引線上，并轉動引線。即可使引線均勻地鍍上一層很薄的錫層。導線焊接前，應將絕緣外皮剝去，再經過上面兩項處理，才能正式焊接。若是多股金屬絲的導線，打光后應先擰在一起，然后再鍍錫。
3.抬開烙鐵頭。左手仍持元件不動。待焊點處的錫冷卻凝固后，才可松開左手。
4.用鑷子轉動引線，確認不松動，然后可用偏口鉗剪去多余的引線。
(二)焊接質量
焊接時，要保證每個焊點焊接牢固、接觸良好。要保證焊接質量。

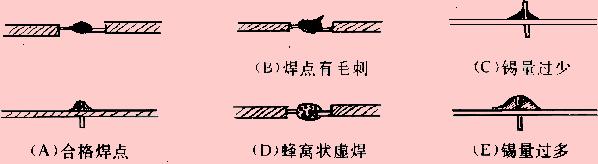

(A)所示應是錫點光亮，圓滑而無毛刺，錫量適中。錫和被焊物融合牢固。不應有虛焊和假焊。
虛焊是焊點處只有少量錫焊住，造成接觸不良，時通時斷。假焊是指表面上好像焊住了，但實際上并沒有焊上，有時用手一拔，引線就可以從焊點中拔出。這兩種情況將給電子制作的調試和檢修帶來極大的困難。只有經過大量的、認真的焊接實踐，才能避免這兩種情況。
焊接電路板時，一定要控制好時間，太長，電路板將被燒焦，或造成銅箔脫落。從電路板上拆卸元件時，可將電烙鐵頭貼在焊點上，待焊點上的錫熔化后，將元件拔出。
